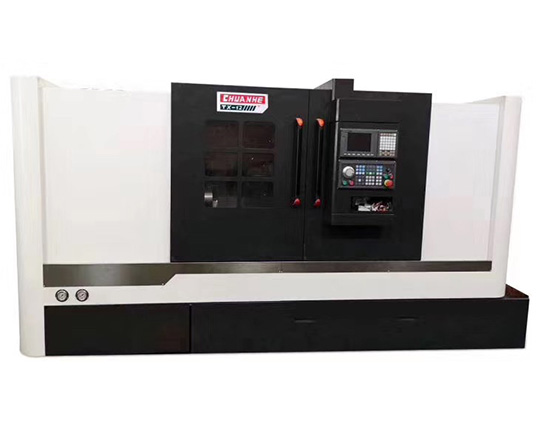

TX-10A数控车床
HT300铸件及滚柱式滑块滑轨,使用上兼具刚性与精度,提供可信赖的质量与保障。刀塔内部结构使用平形凸轮设计,以达到分割角度精准及换刀速度快之特性。刀盘旋转作动使用油压马达驱动,扭力大且效能平稳,轻重切削皆宜。
主要特征及应用
速度更快、效率更高;
用于铜、铝、钢、铸铁件等金属材质和非金属材质;
精度
定位精度:±0.004/300mm
重复定位精度:±0.003mm

技术参数


项目 单位 TX-10A
床面旋径 mm 500
最大加工直径 mm 450
标椎加工直径 mm 250
最大加工长度 mm 550
夹头尺寸 inch 10
主轴通孔径 mm 52
主轴马达 kw 15
主轴最高转速 rpm 3800
主轴鼻端 - A2-6
XZ轴马达功率 kw 1.7/1.7
XZ快速位移 m/min 30/30
XZ行程 mm 250/610
刀塔 pcs 12
外径刀座 mm 25*25
镗刀座内孔直径 mm Φ40
尾座套筒直径 mm Φ80
尾座套筒行程 mm 100
尾座行程 mm 350
占地尺寸(长*宽*高) mm 3650*1800*1900
重量 kg 3800
*以上指标可能因产品升级或技术改进而变化
