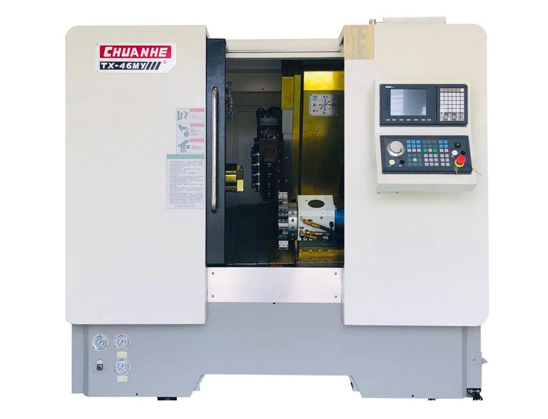

TX-46车铣复合机
Y轴配有4+4 ER25动力头 配合8工位刀塔及 C 轴(主轴), X·Y·Z·A/B 轴数控插补功能, 实现多轴联动车铣复合加工。
主要特征及应用
速度更快、效率更高;
用于铜、铝、钢、铸铁件等金属材质和非金属材质;
精度
定位精度:±0.004/300mm
重复定位精度:±0.003mm

技术参数


项目 单位 TX-46
床面旋径 mm 350
最大加工直径 mm 200
标椎加工直径 mm 150
最大加工长度 mm 250
夹头尺寸 inch 6
主轴通孔径 mm 46
主轴马达 kw 11
主轴最高转速 rpm 4500
主轴鼻端 - A2-5
XYZ轴马达功率 kw 1.7/1.7/1.7
XYZ快速位移 m/min 24/16/24
XYZ行程 mm 350/220/300
刀塔 pcs 8
外径刀座 mm 20*20
镗刀座内孔直径 mm Φ25
动力头规格 mm ER25(Φ1-16)
动力头最高转速 rpm 3000
占地尺寸(长*宽*高) mm 2200*1600*1900
重量 kg 3000
*以上指标可能因产品升级或技术改进而变化
